La llegada a la Luna fue uno de los hitos científicos y tecnológicos más destacables del siglo XX y algo que quedó en la memoria tanto de quienes vivieron como de quienes no, gracias a las imágenes y el audio. Algo que ocurrió hace más de 40 años, cuando aún estaban por llegar muchas revoluciones tecnológicas, como los ordenadores personales y los móviles. ¿Qué tecnologías permitieron a los humanos llegar a la luna?

Esto es fascinante en sí mismo, pero lo es aún más cuando se conocen los detalles de las computadoras, cámaras y otros equipos utilizados en la misión y se consideran sus características. ¿Qué tecnología permitió que tres personas llegaran a la luna, caminaran alrededor y, mientras tanto, nos contaran sobre ella? Viajamos a través del tiempo y el espacio para revisar.

como matrioskas

La misión Apolo 11 fue la undécima de un programa de la NASA que incluyó un total de 22 misiones (19 de ellas exitosas) desde la década de 1960 hasta 1972. Hasta la Misión 7, los lanzamientos eran no tripulados y la Misión 8 fue la primera en orbitar la Luna, pero todas utilizaron un lanzacohetes Saturno.

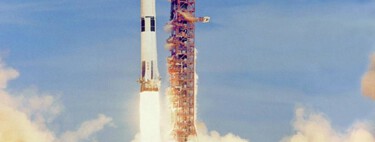

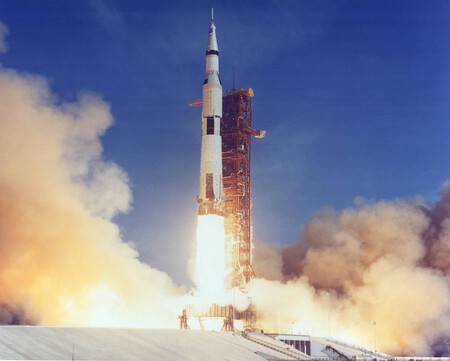

El del Apolo 11 fue el Saturno V, un cohete de 350 pies de altura y 2.700 toneladas con un tanque lleno de combustible (el más grande jamás construido por la NASA). Dependiendo de la etapa (había tres, S-IC, S-II y S-IVB), variaba el número de motores al igual que el combustible, que era mezclas de oxígeno, queroseno o hidrógeno líquido.

Pero el Saturno V no fue el que llegó a la Luna, sino el que salió al espacio y dirigió la dirección. los modulos hacia ello. Estos módulos fueron el de Comando y Servicio (CM) y el Lunar (LEM); El CM contenía el motor del sistema de propulsión encargado de la entrada y salida de la órbita lunar y podía albergar a tres astronautas, y el LEM fue la primera nave diseñada para volar en el vacío sin capacidad aerodinámica.

El LEM se separó del CM cuando entró en la órbita de la Luna y descendió a su superficie. Fue diseñado sólo para aterrizar en la Luna porque las patas eran tan débiles que no podían soportar el peso del LEM en la gravedad de la Tierra (9,8 m/s² frente a 1,6 m/s² en la Luna). Sólo había sitio para dos astronautas.

Las velocidades alcanzadas (que aumentaron a medida que entró en el campo gravitacional de la Luna) fueron de 3.700 kilómetros por hora y, debido a la gravedad lunar, de hasta 9.000 km/h. Y aquí surge la pregunta: ¿cómo es posible frenar a estas velocidades? Para entrar en la órbita lunar se utilizó el frenado hipergólico (con hidracina, dimetilhidrazina y tetróxido de nitrógeno, compuestos hipergólicos que explotan sin fuente de calor) y la parada del motor.

Los ordenadores de la misión Apolo 11

Para verificar la potencia de cálculo de la misión Apolo 11, debemos considerar la emisión y la recepción, es decir, qué había en tierra y qué llevaba el avión. Y también es importante recordar que en aquel entonces un ordenador estaba lejos de ser algo doméstico, cotidiano o de escritorio.

En la tierra, en Centro de vuelos espaciales Goddard y el Manned Spacecraft Center de Houston trabajó con el mainframe IBM System/360 75, que (junto con 44, 91, 95 y 195) se implementó, como todos los demás modelos IBM S/360, con lógica cableada en lugar de microcódigo. Para los curiosos Técnicosaquí un Diagrama de configuración y explicación. del equipo.

En el caso de los barcos, sin embargo, es Computadora de guía Apolo (AGC), Fabricado por Raytheon. y diseñado por el Laboratorio de Instrumentación del MIT. Este equipo se destacó por ser uno de los primeros en utilizar circuitos integrados. Hubo uno en el LEM y otro en el CM.

Las especificaciones de estos equipos sorprenden no porque sus números sean más bajos en comparación con los equipos actuales, sino porque es impresionante ver que, incluso si te molestas en remontarte a la década de 1960, equipos como este han logrado algo tan complejo como un viaje de ida y vuelta a la luna. El AGC tenía una memoria de 36.864 palabras de 14 bits y una RAM de 2.048 palabras.

En comparación con dispositivos posteriores, los dos AGC tenían más o menos la misma memoria que un Commodore-64 (de 1982), pero eran aproximadamente ocho veces menos potentes. un IBM XT (de 1981, que era 4,77 MHz frente a 0,043 MHz del AGC). De hecho, un ordenador con medio GB de RAM tiene 100.000 veces más memoria que AGC.

Pero las computadoras no viven únicamente del hardware, y el software juega un papel importante aquí. En la fundación participaron 300 personas durante siete años y costó (en aquel momento) aproximadamente 46 millones de dólares. Entre ellos se encontraba Allan Klumpp, ingeniero mecánico del MIT. Propuesta para alunizaje refleja todos los cálculos, así como diagramas y dibujos de la situación en el tablero.

El programa se llamó LUZ y fue escrito en el lenguaje de programación MAC (Compilador algebraico del MIT), pero no programas de terminal o compilación, esto se ha hecho con algunos Tarjetas perforadas los cuales se preparaban con algún tipo de máquina de escribir (y si se hacía algún agujero incorrectamente había que hacer uno nuevo). Fue transcrita con motivo del 40 aniversario del famoso logro. el codigo de ambos módulos (transcripción), donde leemos que Klumpp dijo que esto nunca fue excluido escarabajo.

Lo que es notable aquí es esto. multitareaya que el hecho de que el software hiciera esto posible ya era un logro y no le fue fácil lograrlo. De hecho, hubo cierta preocupación por las altas exigencias a los ordenadores como en el momento del alunizaje, lo que se tradujo en una respuesta lenta y no todos los cálculos, por lo que hubo un minuto de los once minutos que duró la fase de guiado en el descenso en el que el ordenador no envió ninguna información al radar.

La retransmisión del evento.

Muchos de nosotros hemos visto (y quizás incluso varias veces) las imágenes de Neil Armstrong descendiendo poco a poco del módulo hasta tocar la superficie lunar, o recordaremos la frase “Un pequeño paso para el hombre, un paso gigante para la humanidad”. Las imágenes estaban en blanco y negro y de una mala calidad como era de esperarse para la época y que eran imágenes tomadas desde el espacio, lo que hace que nos preguntemos aún más cómo eran capaces de comunicarse y transmitirse.

El formato del vídeo era 525. Líneas de escaneo con 30 cuadros por segundo, transmitidos a 4,5 MHz. Lo citaron en cableado en un post donde hablaban de Stan Lebar, quien lo inventó un sistema pequeño y especial por lo que fue transmitido a la tierra, 320 Líneas de escaneo y 10 fps y que se transmitía a 500 kHz. Una cámara que tuvo que soportar temperaturas de 121 °C a -157 °C día y noche en la superficie lunar.

En cuanto al tono, NASA explica que si bien las comunicaciones entre la tripulación y el personal de control en la Tierra se podían escuchar en todo el mundo, las conversaciones entre Aldrin y Armstrong no se escucharon grabado y guardado. De hecho, afirman que todas las naves de la misión Apolo contaban con grabadoras de voz que se activaban durante toda la misión para grabar las conversaciones de la tripulación. Los datos del Apolo 11 fueron digitalizados (y son públicos) cuando la misión cumplió 40 años.

También describen detalladamente el equipo que llevaba cada módulo para las grabaciones. Dispositivos de almacenamiento de datos (DSE) para el comando y Montaje de la electrónica de almacenamiento de datos. (DSEA) para el topo. El DSE contiene los datos transmitidos a la Tierra a lo largo de la misión, así como datos de períodos específicos del módulo lunar cuando voló por separado en la órbita lunar. El DSEA no funcionó muy bien y las grabaciones no son de muy buena calidad.

El deseo de entrar en otro cuerpo celeste también fue un acelerador Ingeniería Mecánica. De hecho, el ordenador de a bordo que describimos fue uno de los primeros con circuito integrado, lo que en su momento supuso un reto a la hora de miniaturizar los componentes ya que tenía un tamaño de 32 x 61 centímetros y un peso de 32 kilogramos (los ordenadores todavía ocupaban metros cuadrados y los miniordenadores, precursores de los que conocemos como ordenadores de sobremesa, aún estaban a unos años de distancia).

Un recorrido histórico, algunos de cuyos elementos se pueden apreciar en el Museo Nacional Smithsonian del Aire y el Espacio en Washington DC, incluido el módulo de comando y muchos otros objetos.
